【前言】陽臺做為建筑的重要功能區(qū)，為大眾提供了良好的生活樂趣。充足的陽光、豐沛的雨露、潔凈新鮮的空氣。加上干凈整潔的環(huán)境，是美輪美奐的，非常愜意的，天倫之樂的享受！但是，如果漏水的話，以上的感覺蕩然無存，反而增添了無限的煩惱。天花板、墻壁潮濕、發(fā)霉，影響了裝修風格。漏水滴濕居家的器物，損害了環(huán)境及物品。

陽臺、露臺一旦發(fā)生漏水現(xiàn)象，將是一件煩惱的、繁瑣的大問題。本文主要闡述在不砸陽臺地板磚，不影響環(huán)境美觀，盡量不擾民的等情況下，做好堵漏工作的施工工序。

【摘要】本文從陽臺、露臺建筑結構的特性入手，分析目前市場上用于陽臺、露臺堵漏材料的性能及治理漏水方面的誤區(qū)。介紹了適用于陽臺、露臺不砸磚的堵漏新材料：海麥威防水劑的性能、施工工序及堵漏原理

【關鍵詞】海麥威防水劑，陽臺，露臺，堵漏，不砸磚

1. 鋪設地板磚的陽臺、露臺的建筑結構。從上到下的大致結構：地板磚、水泥砂漿干粘層、水泥找平層或保護層、保溫層、水泥保護層、防水層、找平層、混凝土層等。

1.1剛性為主的結構容易開裂，導致漏水現(xiàn)象的發(fā)生。以上整體結構以剛性為主，由于熱脹冷縮、震動、建筑沉降、大風等因素，容易造成結構層開裂、產生裂縫，導致漏水現(xiàn)象的發(fā)生。

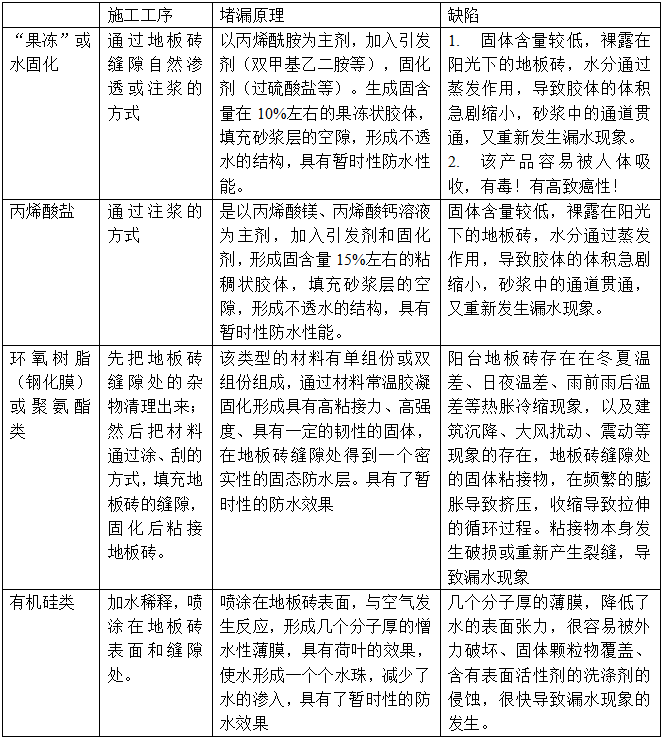

1.2目前陽臺堵漏的施工工藝及材料。除去在陽臺地板磚上重新鋪設防水層以外，有的使用“果凍”或水固化注漿、丙烯酸鹽注漿、表面涂刷環(huán)氧樹脂或聚氨酯類、有機硅類等。以上的工藝和材料，使用于陽臺堵漏的缺點非常明顯。具體性能如下表：

 通過以上圖表可以看出，防水方式是：1.通過密封地板磚縫隙，2、填充砂漿層中的空隙，3、憎水作用。以上3種方式是陽臺堵漏的方法，盡管堵漏效果的時間較短，在缺少防水性能優(yōu)良的、專業(yè)性強的陽臺堵漏產品情況下，是無奈的選擇，盡管防水堵漏性能不高。

2.專業(yè)治理陽臺漏水的堵漏材料。專業(yè)的陽臺堵漏材料，既要克服熱脹冷縮、建筑沉降、大風擾動、震動等現(xiàn)象，帶來的結構開裂因素，導致漏水通過貫通，而發(fā)生漏水現(xiàn)象。又要保證地板磚外觀不能發(fā)生改變。

2.1專業(yè)治愈陽臺漏水的材料（海麥威防水劑）的來歷。2014年來自海南瓊海的麥華茂先生，向北京興悅星科技發(fā)展有限公司建議，能否生產一種治愈陽臺漏水的不砸磚材料。興悅公司的科研人員迅速地投入研發(fā)。在麥華茂先生的指導下，經過幾年的辛苦試驗，若干次修改配方，終于在2017年研發(fā)成功并投入市場。該產品是在海南省實地試驗的，能耐高溫、高濕、紫外線照射強度高、抗臺風擾動的優(yōu)點。具有憎水特性，又有與水泥的水化產物反應生成白色的、斥水的、固體的顆粒物填充水泥砂漿的空隙，使地板磚下方的結構形成整體的、憎水的、相對密實的建筑結構，達到防水的目的。具有抗開裂、高抗?jié)B透的性能，是優(yōu)良的陽臺專業(yè)堵漏材料。由于該產品始終麥先生的指導下完成的，興悅公司為了表彰麥先生的功勞，把產品命名為“海麥威”，寓意是：“海南麥總威武”。

2.2海麥威防水劑的性能：

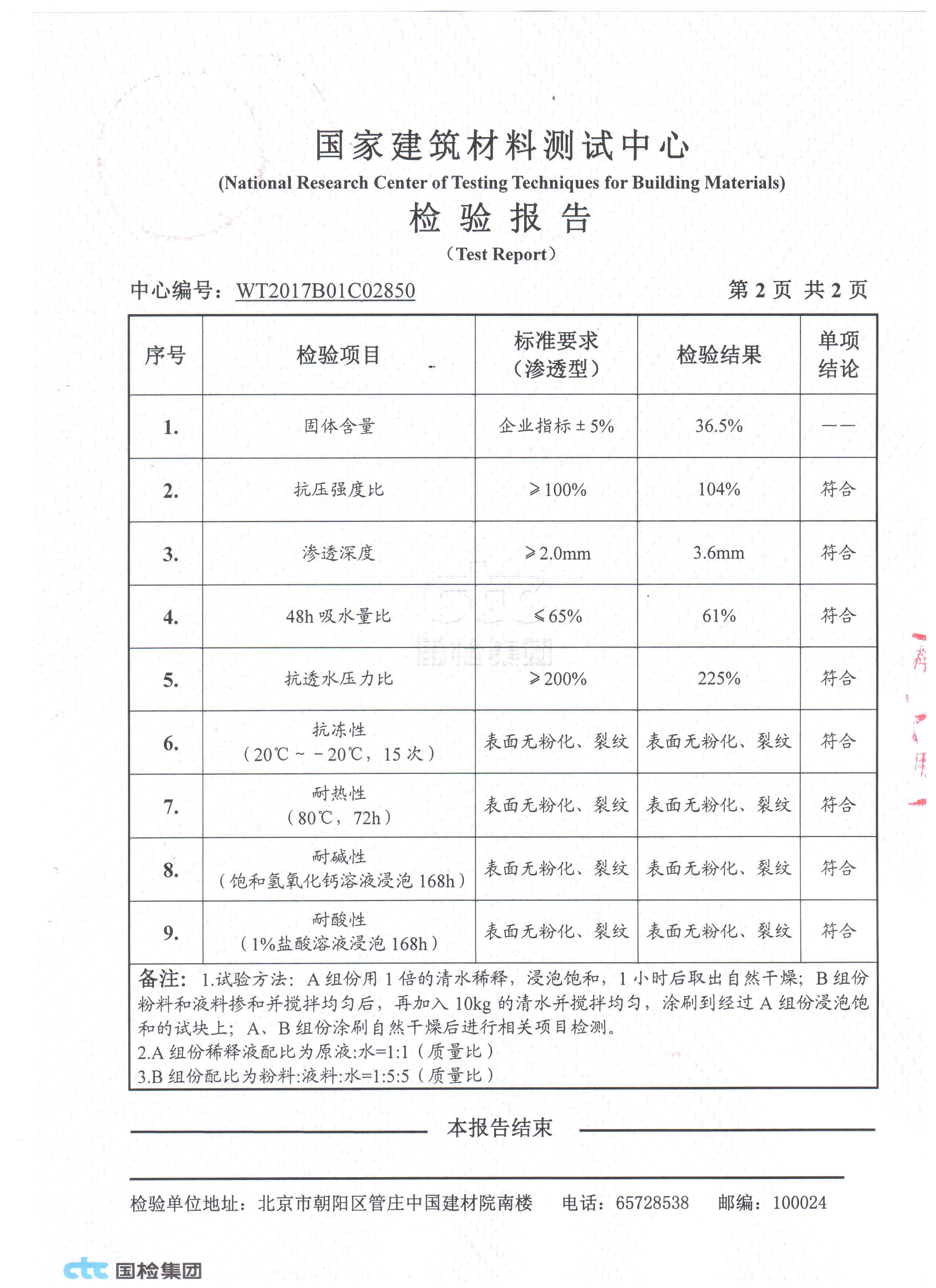

2.2.1該產品是甲乙雙組份組成的防水材料。甲組份是淡紅色的透明液體，乙組份由乳白色的溶液和白色粉狀固體組成。運用原裝進口（道康寧）的產品，使該產品的性能達到最優(yōu)狀態(tài)。經過國家建筑材料測試中心權威檢測，各項指標均符合標準。其中抗壓強度比達到104%，滲透的深度達到3.6毫米，抗透水壓力比225%，并且耐酸堿，耐熱性80℃環(huán)境無變化。詳情請參閱下表的具體參數(shù)：

2.2.2海麥威防水劑的施工方法：該產品既可以自然滲透，又可以運用雙液注漿機，采取注漿的方式，進行堵漏施工。

2.2.2.1自然滲透施工：先把地板磚縫隙中的填充材料清理出來；然后施工海麥威的甲組份；2日后再施工乙組份。

2.2.2.2注漿施工：先在地板磚中央位置，用沖擊鉆打孔（直徑φ14毫米），深度到達混凝土層；隨后安裝無珠的注漿針頭；再把雙液注漿機的吸料的管子分別放入甲乙組份（稀釋后）的材料中；開動注漿機，即可開始注漿工作。

2.2.2.3以上兩個施工方法，是將材料進入地板磚下方的結構中，發(fā)生化學反應。生成憎水性的、不溶于水的固體顆粒物，堵塞漏水通道，達到防水目的的

2.2.3陽臺堵漏原理：

2.2.3.1與砂漿和混凝土中的水泥水化產物反應，生成硅酸鈣，鋁酸鈣等堵塞漏水通道和空隙?；瘜W反應方程式如下：

Ca(OH)₂+ SiO₂ = CaSiO₃ +H₂O

3CaSiO_2.*3H₂O + 3Ca(OH)₂₌3CaSiO₂ + 6H₂O

3CaOSiO₂  + Ca(OH)_{2 =}2(2CaOSiO₂) + 4H₂O

3CaOAl₂O₃ + 6H₂O = 3CaAl₂O_{3 *}6H₂O

通過以上反應生成的“新”水泥的膠凝物質，堵塞了漏水通道，密實了結構。

2.2.3.2海麥威防水劑含有甲基硅醇鈉的成分，在水和二氧化碳的存在的情況下，生成憎水的物質，具有防水、防風化的功能，減緩雨水的滲透和侵蝕。

2.2.3.3產品與雨水中的碳酸、二氧化硫等物質，和水泥結構中的物質反應，生成大量的憎水性的固體顆粒物。與產品反應生成的硅酸鈣、鋁酸鈣等一起，組成了有效的憎水性的物質。填充水泥砂漿層和混凝土的空隙和漏水通道，密實了地板磚下方的水泥結構，提高了結構的密實性。從而達到了防水的目的。

2.2.3.4二次修補功能。產品一旦進入地板磚下方的結構中，遇水會少量溶解活性物質。該物質會催化水泥的水化產物與富余產品成分，發(fā)生化學反應。生成新的固體物質，填補新的空隙和通道，在不知不覺中把漏水部位自動修補好，保證了防水效果的穩(wěn)定性。

2.3防水效果的持久性。海麥威防水劑進入地板磚下方的水泥結構中，反應生成了大量的無機、有機的物質，填充了結構的空隙。由于生成物在地板磚以下存在，免受陽光中的紫外線等加速老化有害射線的損害，增加了防水的壽命。

2.4抗裂性能。季節(jié)溫差、日夜溫差、沉降等因素，導致結構開裂出現(xiàn)的裂縫寬度，在1毫米以內的縫隙，雨水很難滲入結構中。因為地板磚下方的結構是一個憎水性的整體結構，在水的表面張力減少的情況下，會形成一個個水珠，避免了滲透現(xiàn)象的發(fā)生。即使雨水在材料滲透不均的部位滲入結構內部，也會發(fā)生“二次修補功能”，重新生成新的物質，堵塞漏水通道的。因此，結構開裂的縫隙在1毫米以內，雨水也不能夠滲入結構內部，保證很好的防水效果。

2.5生成物質的膨脹性，不會造成建筑物的損壞。海麥威防水與水泥的水化產物、雨水中的碳酸根離子及二氧化硫等反應過程，是在有水的環(huán)境中進行的。也就是說有水參與的情況下才能發(fā)生反應的。反應后的產物是以膠狀體發(fā)生膨脹產生的壓力，在膠體發(fā)生向外蠕動的方式，保持應力的平衡，充分填補了結構中空不會產生以“硬碰硬”的膨脹現(xiàn)象，。施工過后1個月左右的時間，地板磚縫隙處，會有一部分的白色的、憎水的、幾乎沒有強度的粉末物質“冒出”。如果把以上白色“冒出”的物質放在水中，這些物質會懸浮在水的表面，不會下沉。

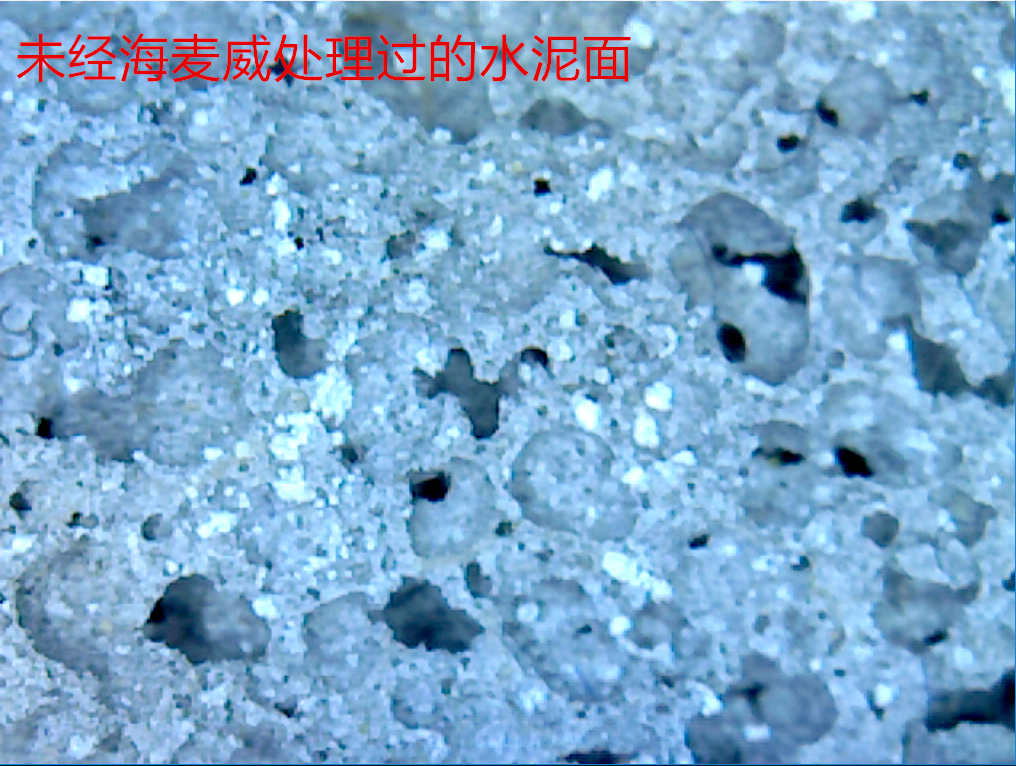

下圖是未經任何處理的水泥表面

下圖是經過海麥威施工過后放大照片，產品經過與水泥的水化產物反應后，生成物經過膨脹達到的效果圖片（白色的物質為生成物，通過體積膨脹，擠出水泥結構以外）

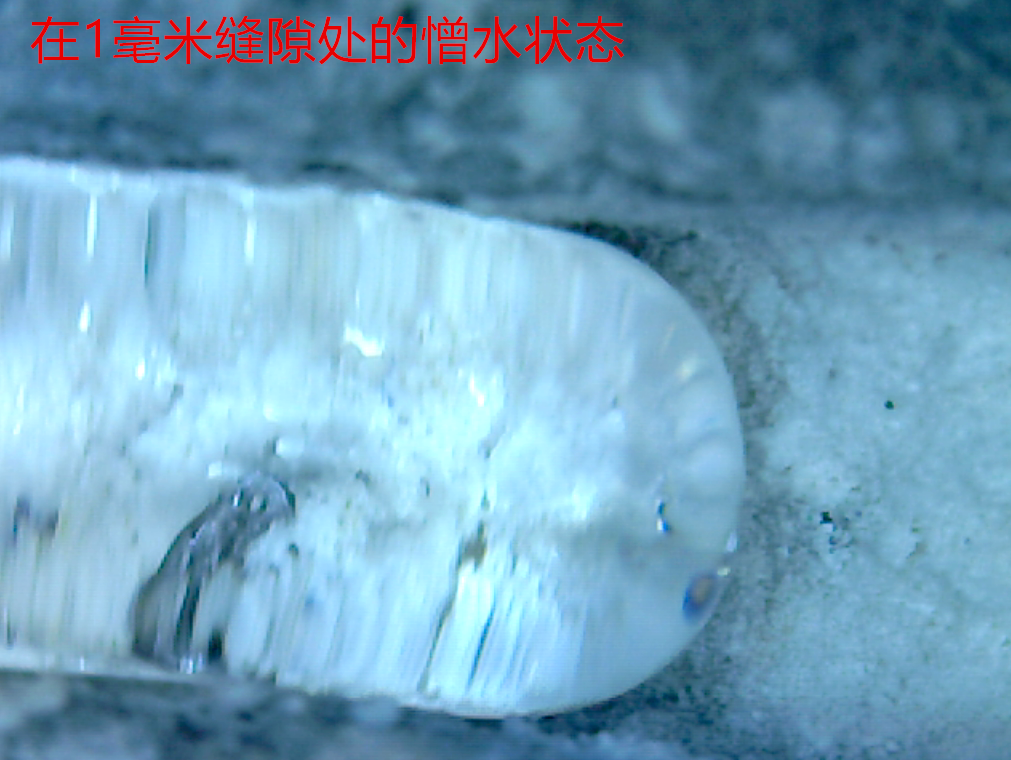

下圖是在經過海麥威處理后的憎水效果（1毫米縫隙處呈現(xiàn)憎水的水柱）圖片（白色擠出物是憎水性物質，該圖是斥水現(xiàn)象，水泥結構不透水）

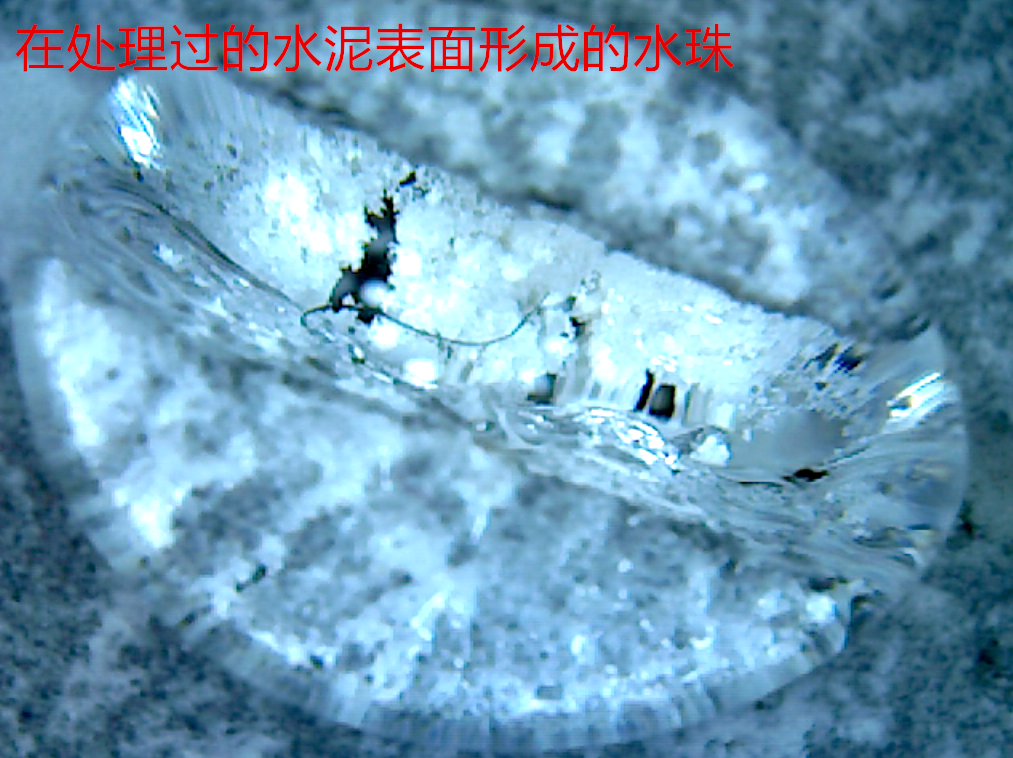

下圖是在處理后由于憎水效果，在表面形成的水珠效果。

放大1000倍的密實性效果圖片（白色為生成物）

1. 實地應用實驗的案例抽查。該產品在研發(fā)過程中，以目前定型的配方，施工過的案例進行了實地抽查。并取樣進行了分析，各項性能均為優(yōu)良。

案例1，位于河北廊坊市北鳳道的一處民宅。長10米，寬5米的預制板頂結構、屋頂表面使用300*300的地板磚鋪設的平房房頂。施工前漏水部位在預制板之間的縫隙和頂部四周，6處漏水（面積約5平方米左右）。施工時間2014年8月。

案例2，位于北京朝陽區(qū)青年溝路的北京城建三集團的兩間功能房。長7米，寬3.5米的混凝土頂結構，2處漏水（面積約1平方米），表面使用600*600的地板磚鋪設。施工時間2015年6月。

案例3，河南省鄲城縣人民醫(yī)院2號樓樓頂?shù)呐潘诼┧?。使用海麥威防水劑采用自然滲透的方式，進行浸泡處理。施工時間2014年10月。

2. 海麥威防水劑銷售量逐月遞增。該產品從2017年向全國市場銷售至今，銷售量增加明顯。經市場反饋，以良好的防水堵漏效果，得到了全國用戶的好評。是代理商手中的一個防水堵漏利器。

【結束語】。對于陽臺漏水，使用海麥威防水劑進行防水堵漏處理，是最佳的不砸磚堵漏的新材料。該產品與水泥水化產物等物質反應，生成大量的不溶于水的、憎水性的物質。在粘稠的狀態(tài)下發(fā)生膨脹，通過產生擠壓的壓力，把生成物擠入并填充了地板磚下方的空隙和漏水通道。使地板磚下方的水泥結構充滿了白色的、憎水性的物質，可以抵御溫差、震動等因素帶來的1毫米以下裂縫的不透水性。保證了已經鋪設地板磚的陽臺、樓頂?shù)姆浪阅?。是良好的陽臺不砸磚的新材料，填補了國內外的空白。經過海麥威防水劑處理的陽臺、露臺，能夠在不改變地板磚外觀的情況下，保持持久的防水效果。是較為理想的堵漏產品。
